使用后(每次)維護建議

在維護過程中要穿戴全套防護裝備。

始終按照每個工具提供的安全說明操作。

所需工具：WD-40, 軟布, 特氟龍潤滑油, 十字螺絲刀

注意: Greenline EVO 3 后端有一個獨立的維護指令！

步驟1

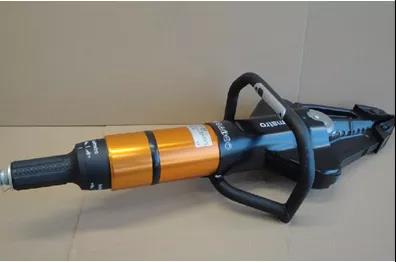

? 檢查工具的總體情況

? 檢查漏油情況 （用軟布清潔/干燥工具)

? 檢查識別/安全標簽的可讀性，如不可讀取，請更換

? 儲存前用WD-40對鋼件部分進行噴涂防腐

?儲存工具時將刀片尖端打開 5 -10 mm

步驟2

檢查

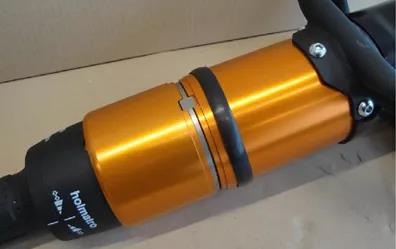

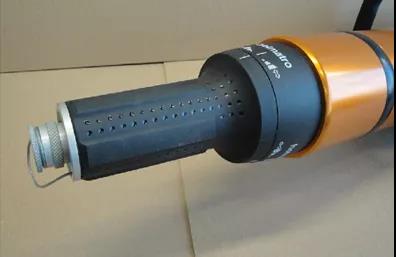

? 控制把手外觀、操作正常

? 控制把手轉動順暢

? 控制把手能自動回位到中間位置

? 防塵帽固定牢固

步驟3

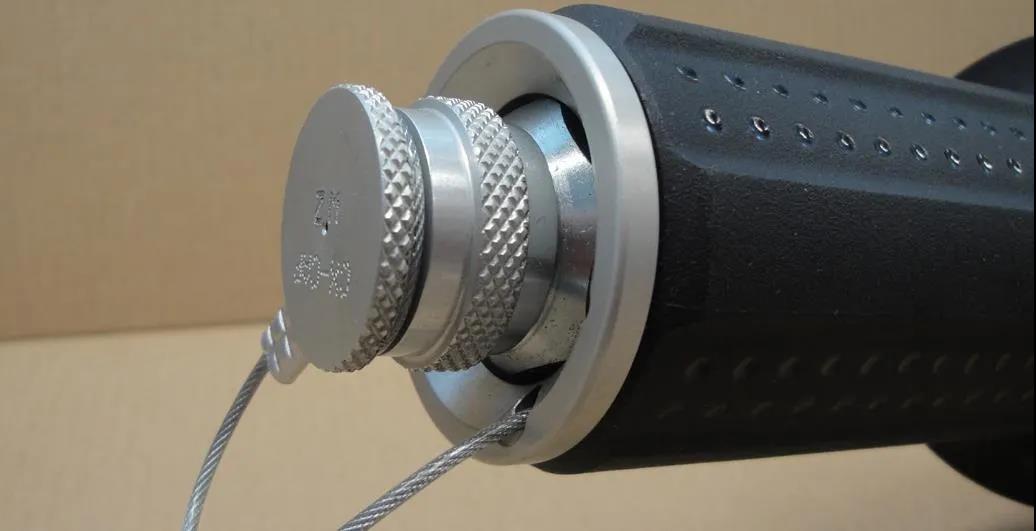

?  檢查接頭和防塵帽是否損壞，污垢和漏油

?  用軟布清潔接頭。若有必要使用皂液清洗

?  若有必要使用WD-40潤滑

?  檢查接頭功能

步驟4

檢查控制把手底部是否有油，這將表明安全閥在使用過程中是否被激活過。

步驟5

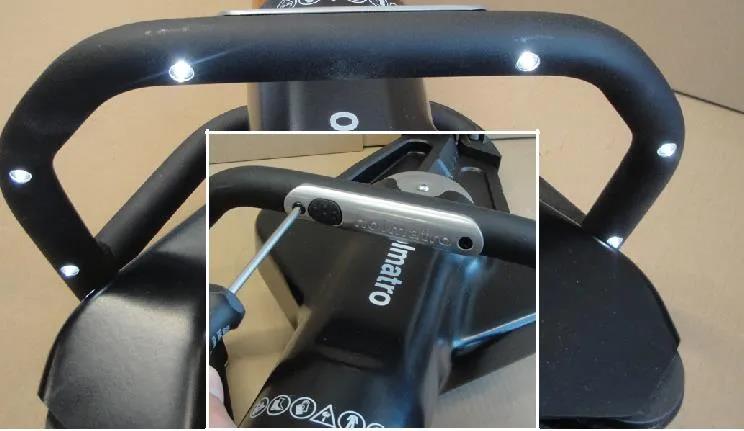

? 檢查手提把手是否損壞，是否牢固地固定在工具上

? 檢查L(zhǎng)ED集成光源

注意：如果燈亮了5秒后就熄滅，請更換電池 (AA 電池)。

步驟6

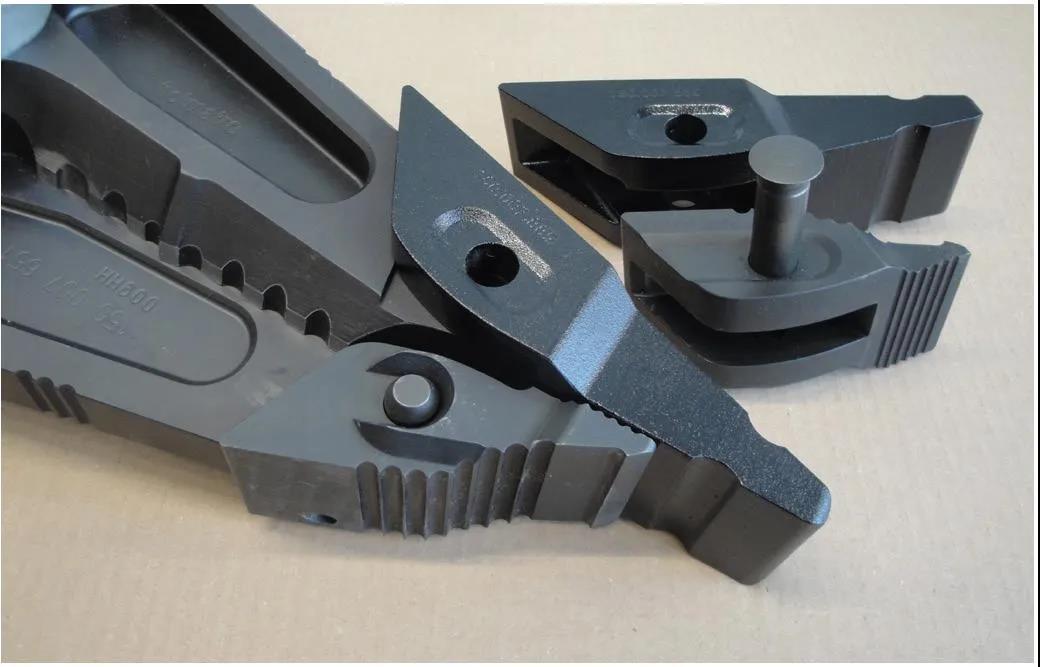

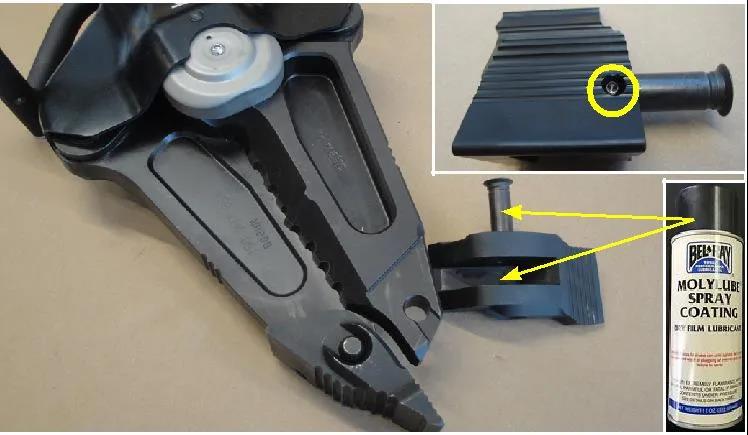

? 檢查可拆卸尖端的磨損情況

? 檢查將尖端安裝到刀片上的插銷的功能

? 在尖端內和插銷上噴涂一些 MOLYLUBE COATING潤滑劑

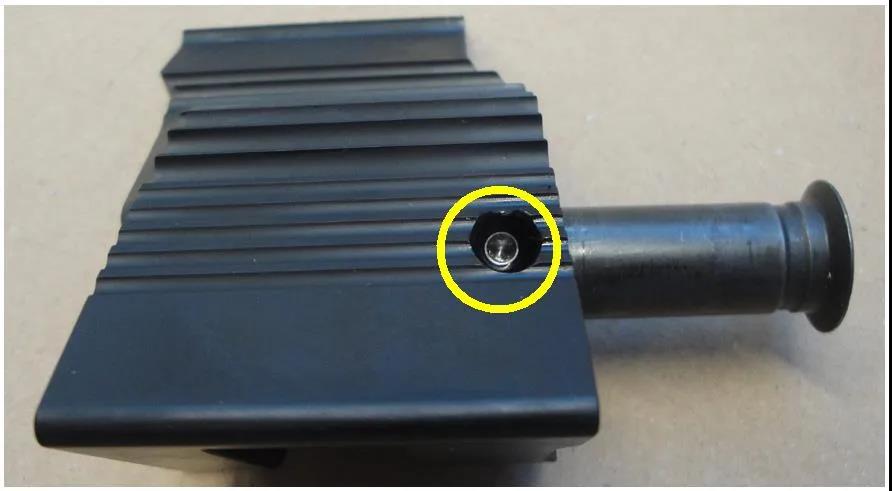

注意：插銷被如右上角圖示的螺絲固定防脫，防止它全部從尖端上掉出來。

步驟7

?  檢查刀片是否損壞

?  檢查卡環是否丟失和損壞

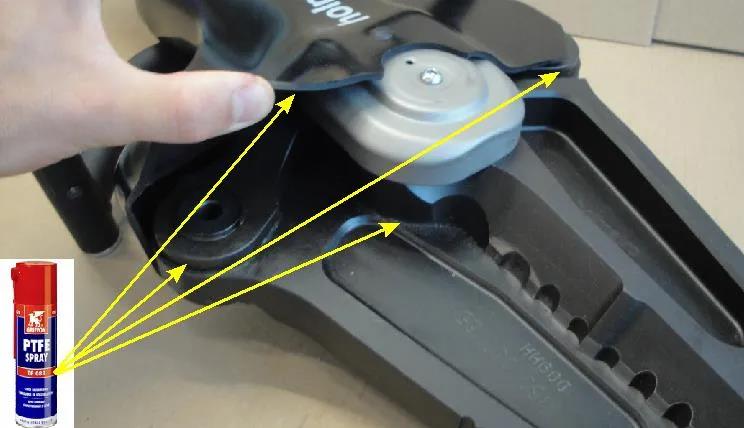

?  在運動部件之間噴涂特氟龍潤滑油：

 - 中心螺栓

 - 定位銷

 - 刀片

步驟8

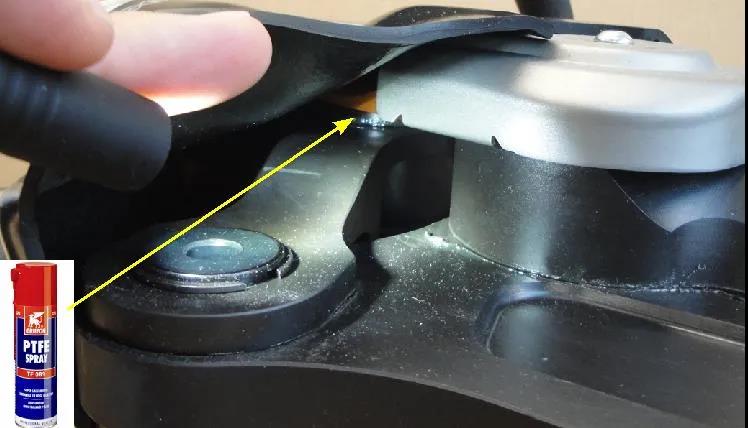

在連桿安裝處的定位銷上噴涂特氟龍潤滑油。

年度（或使用100小時后）維護建議

在維護過程中要穿戴全套防護裝備。

始終按照每個工具提供的安全說明操作。

必要的裝備：六角扳手，螺絲刀，扭力扳手，卡環鉗

特殊工具：壓力測試表,測試框架適配器 150.007.889, 測試框架 CTU/MTU/STU

消耗品：軟布, WD-40,26 HD-EP黑色潤滑脂,，AF涂層潤滑噴霧

使用后重復1—6的維護步驟，若有必要請維修！

步驟7

移除橡膠外罩，檢查彈簧是否完好和油缸是否損壞。

步驟8

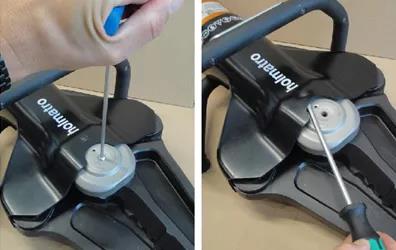

移除六角螺絲和快速固定塞，移除組合工具的中心螺栓兩側保護蓋。

步驟9

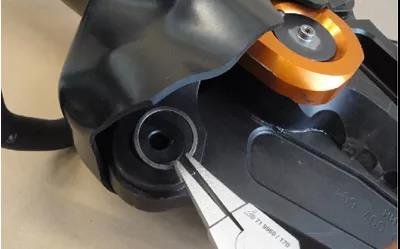

使用卡環鉗移除兩個定位銷上的卡環，移除定位銷。

步驟10

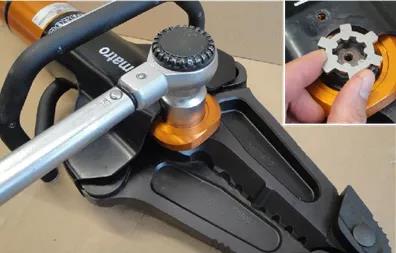

? 從中心螺栓螺母上移除防松墊圈并擰松螺母

? 移除中心螺栓和刀片

步驟11

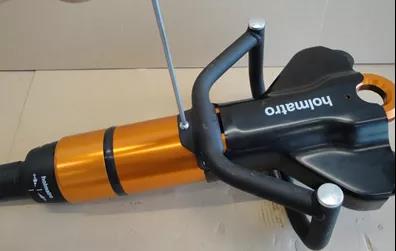

移除3顆內六角螺絲并將手提把手從工具上拆下。

步驟12

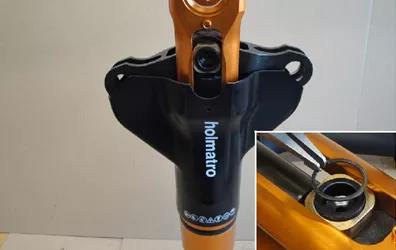

? 向下滑動安全罩直到您能看到導向銷露出來

? 使用卡環鉗移除卡環并將導向銷和兩片連桿從工具上拆下

步驟13

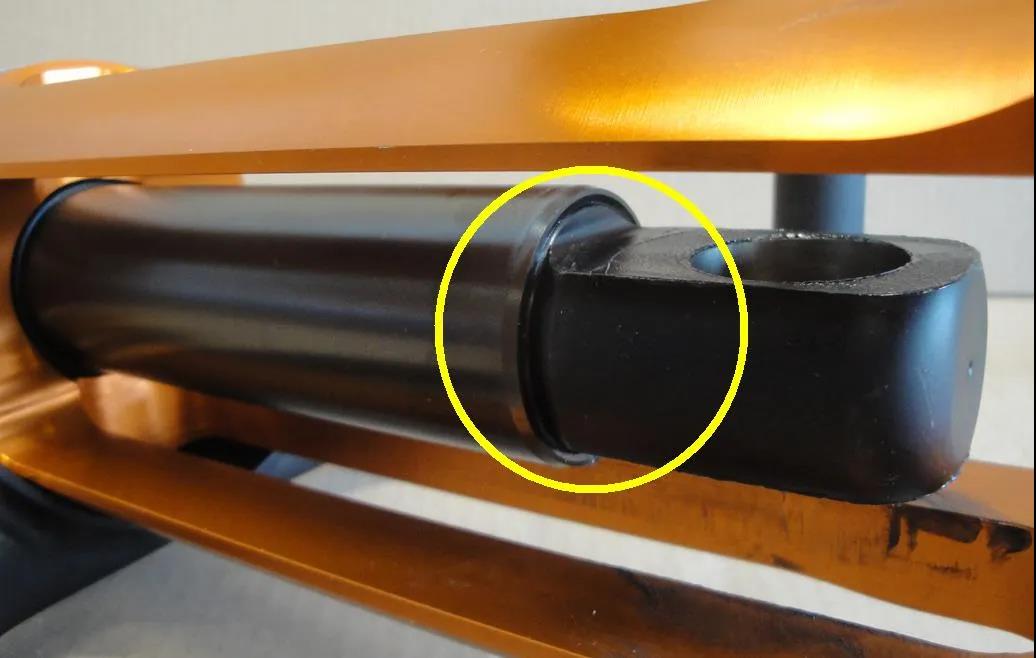

?  逆時針方向旋轉軛架，檢查軛架與柱塞之間的膠水連接。 柱塞應與軛一起轉動。

?  檢查除塵圈是否完好和損壞。

步驟14

清潔和檢查所有拆下的部件，更換磨損或損壞的部件，根據第7頁潤滑脂的說明潤滑所有活動部件。

步驟15

按相反順序安裝所有部件。

注意：確保銷的安裝如箭頭所示，這樣可以確?？ōh(huán)處于正確的位置

注意：插銷由上圖所示的螺絲固定，防止它全部從尖端上掉出來。這顆螺絲粘住了的，如果有必要移除這顆螺絲，你必須加熱這個區域。

步驟16

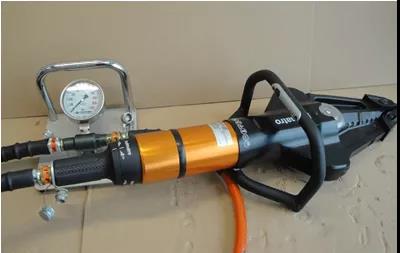

? 將組合工具連接到泵上，把PFM測試儀或壓力表接在管路中

? 在不增加壓力的情況下，將工具完全打開和閉合，檢查工具的功能是否正常。

? 檢查刀片間隙，最大 0.6mm。

? 當閉合和打開時將工具增壓到100% ，最后壓力應該在720巴。

? 當工具打開和閉合壓力處于720巴時，保持控制把手不動并關閉泵。10秒后工具壓力不應低于400巴。

?  用藍色測試模塊檢查25巴回油安全閥。

下個步驟是在測試框架中測試組合工具。對于這個測試，你必須使用特殊的適配器150.007.889將組合工具固定在框架中。適配器較長，所以適合安裝在CTU，MTU 和STU里面！

步驟17

將特殊測試結構尖端安裝在組合工具的兩片刀片上。

步驟18

將組合工具裝入測試框架檢查：

? 組合工具的機械部件

? 組合工具的內部和外部泄露

? 刀片的強度

? 止回閥

注意：這個步驟是在測試框架中測試組合工具， 始終按照在服務培訓中學習到的安全指示操作！
